Ưu điểm vượt trội.
- Sản xuất từ thép mạ hợp kim nhôm kẽm
cường độ cao Zincalume@ với
lớp resin màu xanh tuyệt đẹp.
- Độ bền cao gấp 8 lần so với thép đen.
- Nhẹ hơn 25 lần so với bê tông.
- Thiết kế bằng phần mềm chuyên dụng
Supracadd.
- Thi công nhanh gấp 2 lần thép đen.
- Đảm bảo khả năng chịu lực của kết
cấu mái.
- Không lãng phí vật liệu.
- Giải pháp trọn gói và bảo hành chống
thủng vật liệu lên tới 20 năm trong điều kiện bình thường.
- Chóng mối, mọt.
- Khả năng chống ăn món siêu việt so với thép đen. Do được sản xuất từ thép mạ hợp kim nhôm kẽm cường độ cao Zincalume@ có khả năng chống ăn mòn cao gấp 4 lần so với thép mạ kẽm thông thường và gấp 8 lần so với thép đen. Hệ dàn mái thép nhẹ không phải sơn, không cần một chế độ bảo dưỡng nào mà vẫn đảm bảo tuổi thọ và tính thẩm mỹ của công trình trong điều kiện khí hậu và môi trường bình thường.
- Chống cháy.
Đặc điểm sản phẩm.
- Hệ giàn mái nhẹ là giải pháp dàn mái bằng thép Zincalume@ cường độ cao trọng lượng nhẹ, tổ
hợp từ các thanh dàn tiết diện C ( C10010, C10075, C7510, C7575, C7560 )
và đòn tay tiềt diện TS ( TS4048, TS 4060, TS6175, TS6110 ) cán nguội định
hình, cùng các phụ kiện đồng bộ chất lượng cao kèm theo như vít liên kết,
bulong, điểm trang các loại…
Liên kết.

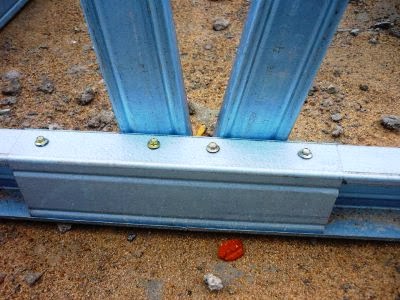

- Toàn bộ các liên kết của hệ dàn mái sử dụng vít tự khoan. Việc sử
dụng bằng vít tự khoan đem lại khả năng chịu lực cao, dễ dàng kiểm tra,
giám sát, đồng thời rút ngắn thời gian và chi phí thi công một cách đáng
kể.
Tiêu chuẩn thiết kế và phần mềm tinh toán.
- Tiêu chuẩn Việt
- Tiêu chuẩn
- Tính toán trên phần mềm chuyên dụng Supracadd.
Thông số kỹ thuật.
Khoảng cách vượt nhịp kinh tế không cân gối giữa:
- 13m đối với mái ngói.
- 18m đối với mái tôn.
Khoảng cách dàn kèo tối ưu nhất:
- 1,2m đối với mái ngói.
- 3,0m đối với mái tôn.
BẢNG SO SÁNH CÁC CHỈ TIÊU KINH TẾ KỸ THUẬT
VÀ CÁC PHƯƠNG ÁN MÁI NHÀ KHI LỢP NGÓI
Các chỉ tiêu
|
Mái bê tông cốt thép
|
Mái vì kèo thép đen
|
Hệ kết cấu thép nhẹ SMARTRUSS
|
Đơn
giá
(vật
tư + nhân công)
|
700.000
– 800.000
VND/m2 / mái.
|
420.000
– 600.000 VND/m2 /
mái.
|
470.000
– 670.000
VND/m2/
mái.
|
Chi
phí gián tiếp
|
Thêm
chi phí tăng cường kết cấu cột, dầm và móng ( do kết cấu bê tông và thép rất
nặng).
|
Không
.
|
Không.
|
Độ
bền
|
Trên
20 năm, nếu được xử lý cẩn thận, sau một thời gian sẽ xuất hiện hiện tượng
nứt ngói và thấm dột.
|
Dưới
10 năm nếu không được bảo dưỡng thường xuyên, gỉ sét, sơn phủ 1 năm 1 lần.
|
Trên
20 năm,
không
tốn chi phí bảo dưỡng.
|
Biến
dạng
|
Xử lý
không tốt sẽ dẫn đến hiện tượng nứt mái bê tông theo thời gian.
|
Mái
võng sau 2-3 năm do sử dụng thép cường độ thấp < 2400kg/cm2.
|
Thép
cường độ cao
5500kg/cm2.
|
Thời
gian thi công
|
>
1 tháng
|
<
20 ngày
|
<
10 ngày
|
Thời
gian trên tính cho mái nhà khoảng 150 m2 , thi công trong điều kiện
bình thường không gặp sự có thiên tai, thời tiết…
|
|||
Quy
trình thi công
|
Lắp
dựng, tháo gỡ côp pha, cốt thép, đổ bê tông trần…sơn xử lý chống thấm.
|
Hàn
râu thép, lắp dựng vi kèo litô, vệ sinh, sơn chống gỉ, sơn màu…đánh gỉ, sơn
phù 1-2 năm / lần.
|
Liên
kết bằng tắc kê mở
|
Bảo
hành
|
1 năm
|
Không
được bảo hành
|
15
năm
cho
vật liệu Zicalume@
|
Trọng
lượng mái
|
> 40
tấn.
|
~ 4,5
tấn.
|
~ 1,2
tấn.
|
Tính
toán thiêt kế
|
Có
tính toán bởi kỹ sư kết cấu.
|
Thường
làm theo kinh nghiệm của người thợ, không có sự tính toán kết cấu dẫn đến
không bảo đảm về khả năng chịu lực và an toàn thấp.
|
Thiết
kế bằng phần mềm chuyên dụng Supra CADD với các tiêu chuẩn thiết kế thép của
Úc và tiêu chuẩn tính toán Việt
|
Phân
tích khác
|
* Chất lượng bê tông khi đổ mái dốc khó kiểm soát..
* Khả
năng tản nhiệt thấp.
* Những vấn đề phức tạp nảy sinh khi thi công phần mái đưa.
* Muốn thay đổi thiết kế trong quá trình sử dụng chỉ có đập
bỏ mái bê tông.
|
* Chất lượng mối hàn thi công khó kiểm soát, dễ bị gỉ sét.
* Giá thành tăng do chi phí bảo dưỡng thường xuyên.
* Khó
thay đội kiến trúc khi đã sử dụng liên kết hàn.
|
Đã
được tính toán về khả năng chịu lực khi thiết kế, cả các giải pháp khi thi
công để thân thiện với môi trường. Linh hoạt trong quá trình sử dụng. dễ dàng
thao lắp để nâng tầng, sửa đổi kiểu dáng mái.
|
